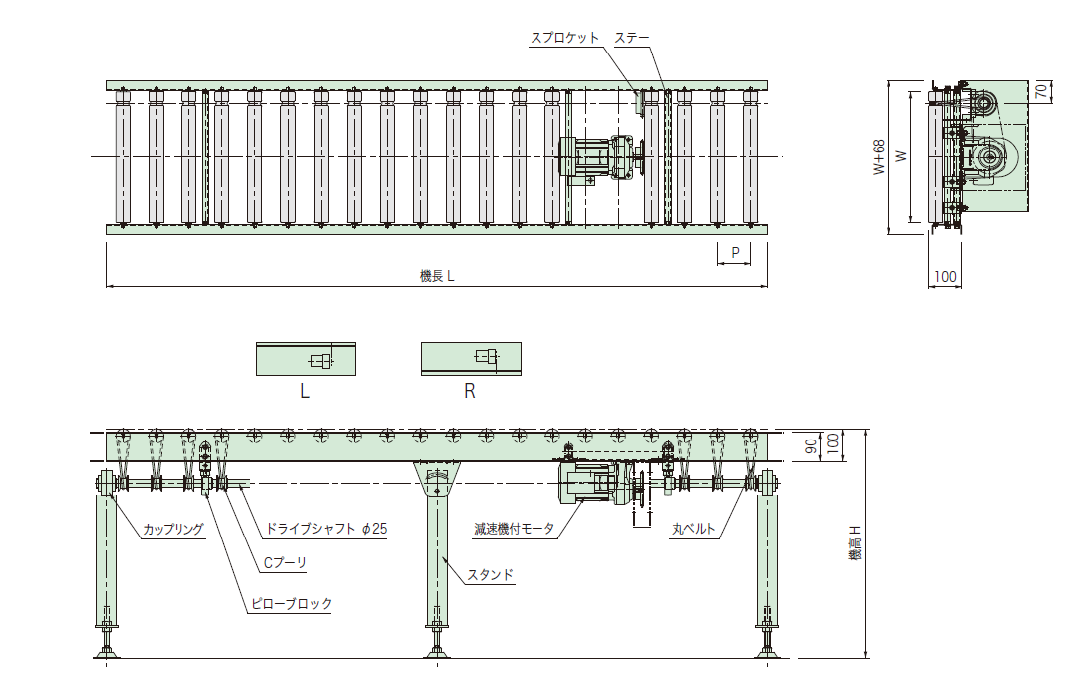

丸ベルト駆動コンベヤ ＲＤＲＣ型
■特長
１本のドライブシャフトの回転を丸ベルトからローラに伝達する方式のコンベヤです。
単位: mm
| 型式 | ＲＤＲＣ | カーブユニット（ドライブユニットに連動） |
|---|---|---|
| ローラ | φ42.7 × 1.4t | φ48.6 × 1.6t＋樹脂製テーパスリーブを圧入 |
| ローラ幅 | 400W, 500W, 600W | 400W, 500W, 600W |
| ローラピッチ | 75P, 100P | 75P, 100P |
| シャフト | φ11.8 パイプ | φ11.8 パイプ |
| ベルト | 丸ベルト | 丸ベルト |
| 搬送荷重 | 50 kg/m | 50 kg/m |
| 搬送速度 | 6〜36 m/min | 6〜36 m/min |
| 最大機長 | 40000L（MAX200kg/全長） | 内R900 × 90°, 60°, 45°, 30° |
| 最低機高 | 350H | 350H |
| 機幅 | W＋68 | W＋68 |
| フレーム | ［ 90 × 30 × 3.2t | ［ 90 × 30 × 3.2t |
| オプション | ブランチユニット・カウンターユニット・1ヶ出しユニット | |
| ダウンロード |
 |
|
搬送条件によっては最大機長が制限される場合があります。
